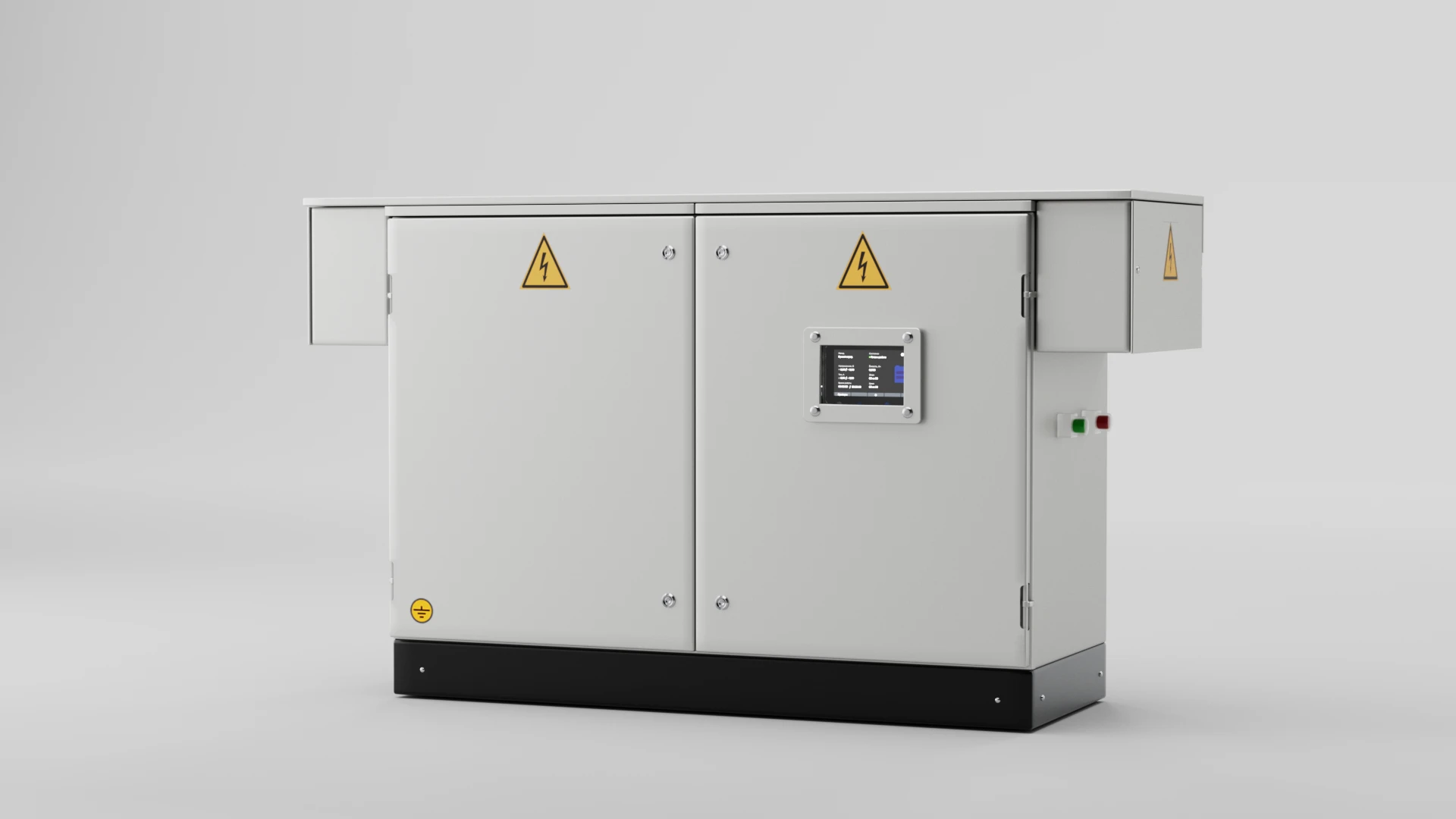

Шкаф энергоснабжения оборудования ШЭО-01М

Назначение

Заряд кислотных и щелочных АКБ

в автоматическом и ручном режимах

Трёхфазные розетки

для обеспечения электропитанием вагонов трехфазным напряжением

Однофазная розетка

для внешних потребителей (электроинструмент и т.п.)

Описание

Шкаф ШЭО оснащен автоматическим зарядным устройством для заряда всех типов кислотных и щелочных аккумуляторных батарей железнодорожных вагонов, а также трехфазными розетками для подключения вагонов к сети напряжением 380В 50Гц.

Конструкция

Основные технические характеристики

Индикация

цветной LCD 7”

Тип напряжения заряда

постоянное

Ток заряда

80 А

Максимальное выходное напряжение заряда

до 160 В

Пульсации тока при заряде, не более

1%

КПД

94%

Основные типы обслуживаемых АКБ

Свинцово-кислотные АКБ

Состоят из 56 аккумуляторов PZS(M), напряжением 2 В, емкость 280, 350, 385, 425 А/час.

Щелочной Ni-Cd АКБ

Состоят из 90 аккумуляторов KM/KL/KGL, напряжением 1,2 В, емкость 180, 250, 300, 375 А/час.

Способы заряда АКБ

Автоматический режим

Нужно выбирать метод заряда, задать номинальное напряжение и номинальную ёмкость АКБ.

Ручной режим

Нужно самостоятельно указать ограничения тока, напряжения и времени.

Управление

Благодаря простоте интерфейса, управление устройством – легкое и не требует каких-либо профессиональных навыков. Необходимо всего лишь выбрать нужный метод работы, ввести данные и нажать «Пуск». Устройство сделает всё остальное автоматически.
